Brugermanual

DUKA S8

Ventilator med
varme-, fugtighed- og bevægelsessensor

VIGTIGT!

Læs og forstå brugermanualen inden montering og ibrugtagning af enheden.
Gennemgå produktet for skader på ventilator, kerne, front cover, elektronikdel og udvendig skærm. Der må ikke forekomme fremmedlegemer
as this may damage the device.
Ventilatoren er beregnet til fast installation og skal tilsluttes af en autoriseret installatør.
Gem quickguiden, så du altid hurtigt og nemt kan tilgå den nyeste manual via QR koden.
I tilfælde at enheden skifter ejer, videregiv da quickguiden.

Information og Garanti

Tak for at du valgte en kvalitetsventilator fra Duka Ventilation.

Vi håber du vil blive tilfreds med din nye S8 ventilator i mange år fremover.
For din sikkerhed funktionstestes hver ventilator fra fabrikken før den forlader produktionen.

DUKA S8
S8 er en multifunktionsventilator, som kan monteres i både badeværelser, opholdsrum (med otte ventilationsløsninger) eller bruges som energibesparende varmeflytning. Med den unikke funktionsvælger er det enkelt at ændre funktionen. Løft det runde frontdæksel og vælg funktion.

Baderumsventilator (med otte valgbare funktioner)
S8 har otte valgbare funktioner til ventilationsopgave i alle beboelser med naturlig ventilation. Den er designet og godkendt til brug i boligens vådrum (IP44).
Monteres på ydervæg eller loft (separat og godt isoleret kanal Ø80 – 125 mm.

Varmeflytning – spar energi
S8 har en indbygget elektronisk termostat som styrer ventilatoren til at flytte overskudsvarme fra feks. stue med brændeovn til et tilstødende rum.

Glem ikke tilførsel af luft
For at opnå en god og optimal ventilation i rummet, skal du også sikre:
– Lufttilførsel til vådrummet f.eks. igennem sprække under døren, eller anden ventil/rist.
– Frisk luft kommer ind i rummet f.eks. via teleskopventiler.

DUKA Ventilation giver 24 måneders reklamationsret fra købsdatoen jf. købeloven. Herudover tilbyder DUKA Ventilation yderligere 36 måneders
warranty, provided that all described requirements regarding transport, storage, use, installation, operation, maintenance and warranty regulations are met
complied with.

If the device is installed where there is a risk of mould, the device must be cleaned particularly thoroughly to remove dust and fungal spores. This can be
It is necessary to use a special cleaning agent. Failure to do so will invalidate the warranty.

The warranty does NOT cover:
- The periodic maintenance.
- Device setup, adjustment and disassembly.

The warranty is void if:
- Information regarding transport, storage, use, installation, assembly, operation, maintenance and warranty regulations have not been observed.
• The unit is being used or is situated in an environment for which it was not designed.
- There is damage caused by the effects of mould.
- Visible damage has been applied to the device.
- The device is connected to a different type of power network than described in the manual.
- Damage occurs due to voltage fluctuations in the power grid.
- Technical components have been added or removed in the device.
- Unauthorised repairs have been made to the device.
- The device is faulty due to force majeure (lightning, fire, flood, earthquake, etc.).
- No receipt can be presented for the purchase.
- The warranty has expired.

Ved reklamation bedes du udfylde vores online reklamationsformular på: www.dukaventilation.dk/reklamation.

DUKA Ventilation cannot be held liable for warranty obligations performed without prior agreement with DUKA Ventilation.

For other conditions, please refer to Vink Plast's General Terms and Conditions of Sale and Delivery. The latest version can always be found on our website:
www.dukaventilation.dk

Contents of the box

• DUKA S8 ventilator
- Mounting kit
• Værktøj til indstilling af funktion
• Quickguide med QR til manual
• Ø125 mm rørstuds
• Ø100 mm rørstuds

Technical Information

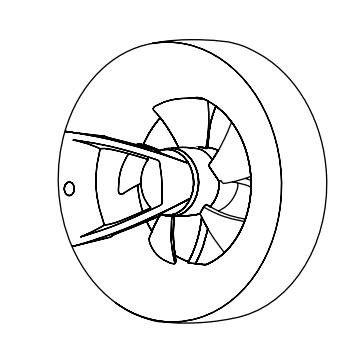

Ventilatorens dele

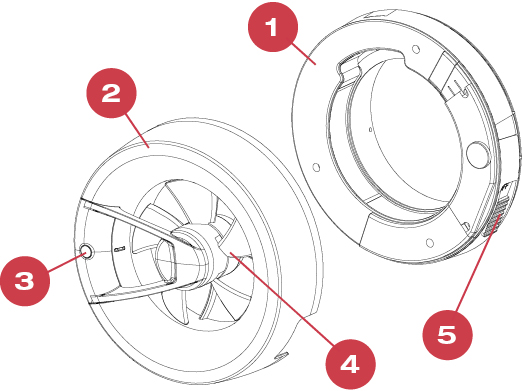

1. Ramme til eltilslutning til loft/væg montering med integrerede tætninger.
2. Aftageligt dæksel med indbygget fugt- og varmesensor samt motor.
3. Sensor til bevægelse (IR) og lys.
4. Viftedel med aerodynamisk udforming der forbedrer
luftstrømmen i rørføringen.
5. Indbygget afbryder.

Driftsretningslinjer

Ventilatoren må kun operere i temperature fra +1 °C to +40 °C.
Ventilatoren har en vandtæthed på IP44 og må ikke placeres i vådzoner. Se mere på sik.dk og QuickGuiden.
Ventilatoren er designet til 230 V AC, 50 Hz. Dobbelt isoleret, skal ikke tilsluttes jord.

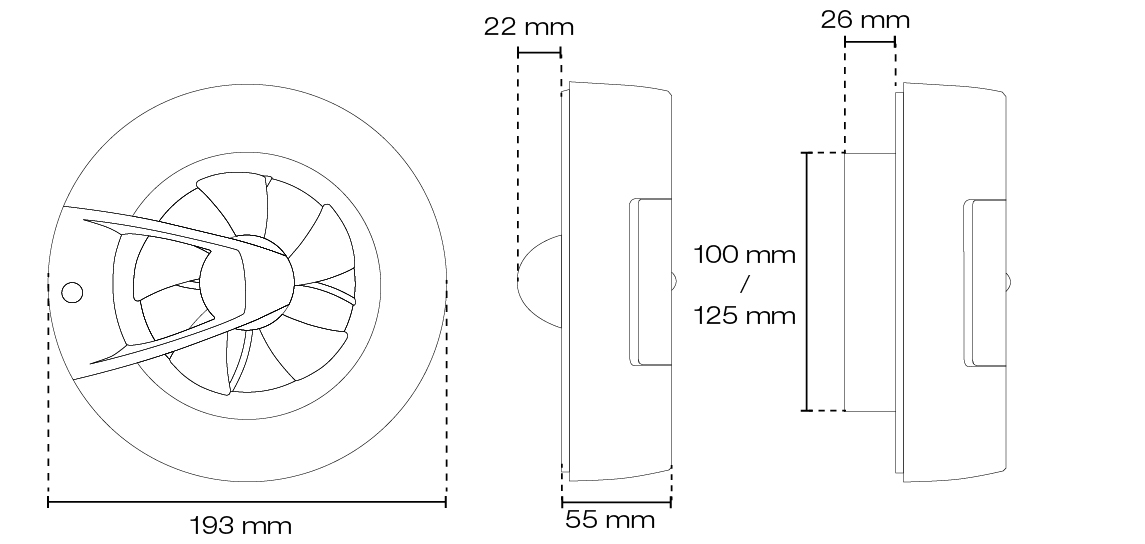

Dimensions

Teknisk data

Installation

OBS: Ventilatoren er beregnet til fast installation og skal tilsluttes af en autoriseret installatør.

Forberedelser

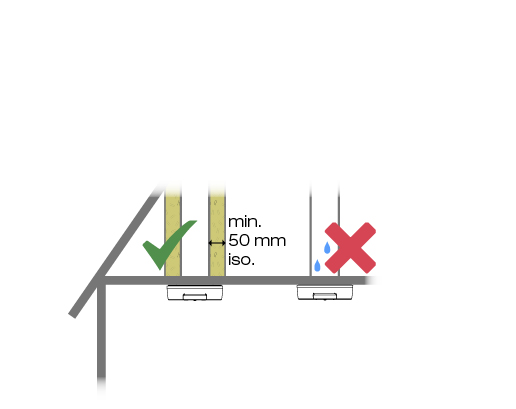

Sikr at rørføring er isoleret. Er der ikke i isoleret med min. 50 mm isolering, kan der forekomme
kondens som kan dryppe ned i ventilatoren og kortslutte den.

Placering af ventilator

Ventilatoren skal placeres efter de gældende regler for elektronik i vådrum. Se mere på SIK.dk
og QuickGuiden.

Ledningsføring

Ventilatoren monteres uden på væggen eller loftet. Kun ved vægmontering, kan lukkespjæld monteres.
Passer til kanaldimension Ø100 mm.
1. Sluk for strømmen

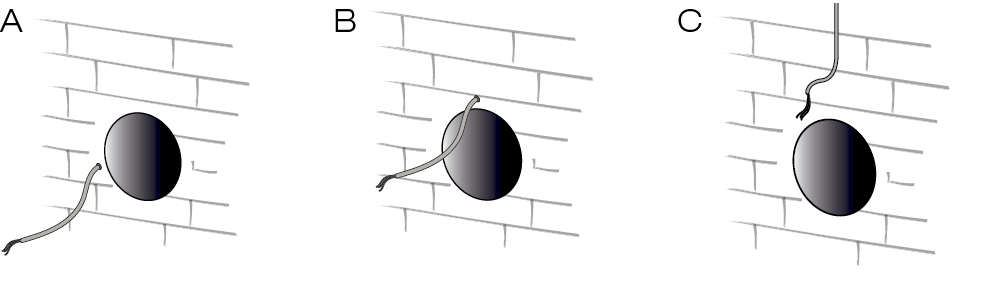

2. Skal ledningsføringen til enheden skjules i væggen kan den komme ud i position A og B.
Brug evt. den medfølgende skabalon til placering af ledningsføring
Føres ledningen uden på væggen skal den føres ind over hullet som vist på C.

Lukkespjæld til S8 ventilatoren

Klargøring af ventilator

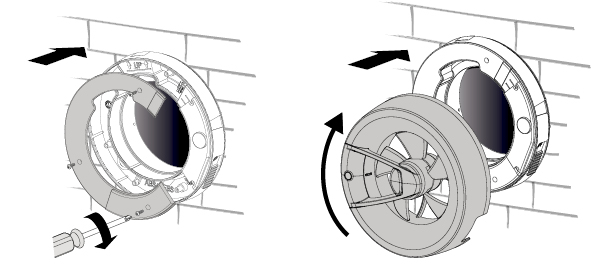

Motorenheden har en bajonetfatning, som gør det nemt ved opsætning og rengøring.

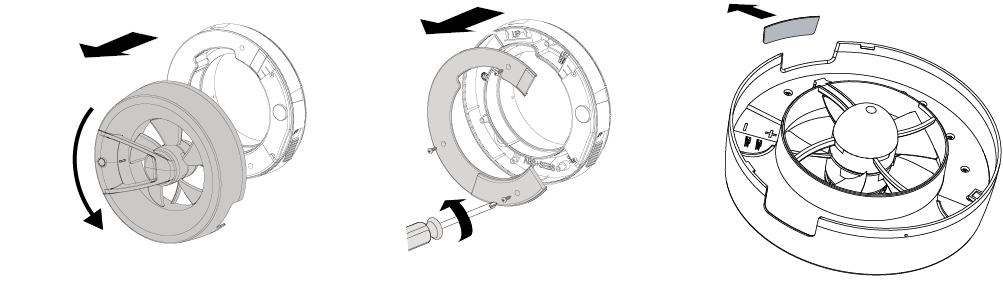

1. Tag fat om fronten og drej mod uret. Løft motorenheden af vægrammen.
2. Vægrammens dæksel holdes på plads med 3 skruer (PH1). Løsn skruerne og fjern dækslet.
3. Skal ledningen føres igennem toppen af fronten, skal der laves et hul til ledningen i fronten. Her er der lavet et tyndere stykke i dækslet som kan
skæres af. Brug det firkantede stykke i papskabalonen til at markere udsnittet for det bedste resultat.

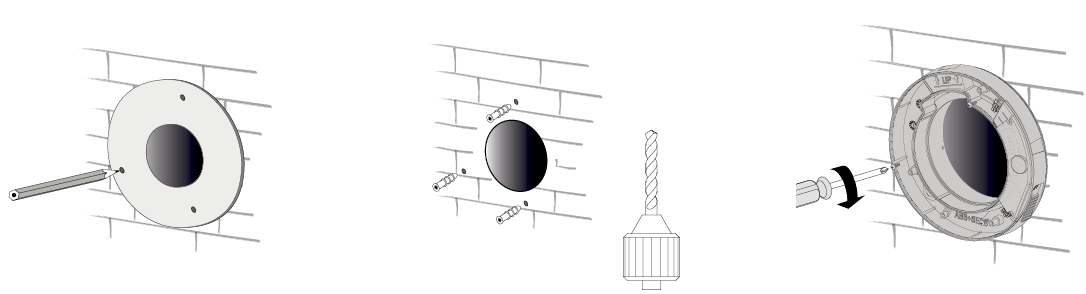

Montering af vægrammen

1. Marker huller med den medfølgene skabalon.
2. Bor huller og placer ravplugs i hullerne
3. Skru vægrammen fast mod underlaget (PH2 x3). Sørg for at markering ”UP” peger op ved vægmontering

EL tilslutning

Bemærk! Skal tilsluttes af en autoriseret installatør. Ved alt el-arbejde på ventilatoren skal strømforsyningen afbrydes.
Ventilatoren er designet til 230 V AC, 50 Hz. Dobbelt isoleret, skal ikke tilsluttes jord.

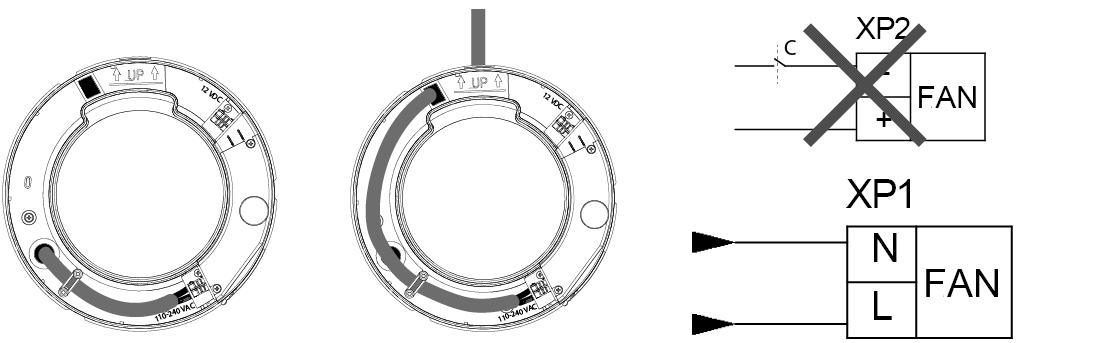

1. Før ledningen til XP1 samlemuffen
– Ventilatoren kan også sættes til 12v ved XP2 samlemuffen. Der må ikke sættes strøm til begge.

Tætninger

For at undgå at vand trænger ind i motoren har vægrammen flere integrerede tætninger (ved behov tætnes med f.eks. Silikone):
1. På bagsiden, tætning mod underlaget.
2. Ved kabelgennemføringen.
3. Ved skruegennemføringerne, 3 stk. Bemærk: Eventuel luft mellem gennemføringsrøret og ventilationsrør skal tætnes.

Monter dæksel og front

1. Skru dækslet på
2. Sæt fronten på og drej med uret til at fronten er låst i bajonetfatningen.
3. Tænd for strømmen

Afbryder

Ventilatoren leveres slukket med afbryderen så ”OFF” er synligt. Ventilatoren aktiveres ved at afbryderen skubbes så ”ON” kan ses.
Ifølge standarden EN 60335-1 skal ventilatoren kunne
afbrydes fra el-nettet. Dette opfyldes med den indbyggede
afbryder (2-polet, 3 mm kontaktafstand).

Funktioner og egenskaber

DUKA S8 har 8 funktioner som er lavet ud fra de 4 tilgængelige indbyggede sensore. Alle sensorer er ikke altid aktiveret. Se hvilke funktioner der er
aktiveret i hver funktion i næste afsnit. Funktionerne 1-4 er med grundventilation og er det de anbefalede funktioner til badeværelse.
De indbyggede sensorere er:
– Fugtighedsensor der sender signal til enheden når der kommer en større ændring i den relative luftfugtighed.
– Temperatursensor der sender signal til enheden når temperaturen i rummet når 28°C, og slukker igen når rummet når 24°C.
– Bevægelsessensor der sender signal når der er bevægelse foran enheden.
– Lyssensor der sender signal til enheden når der sker en hurtig ændring af lys i rummet.

Funktionerne vælges på positionsknappen som findes på indersiden af fronten.

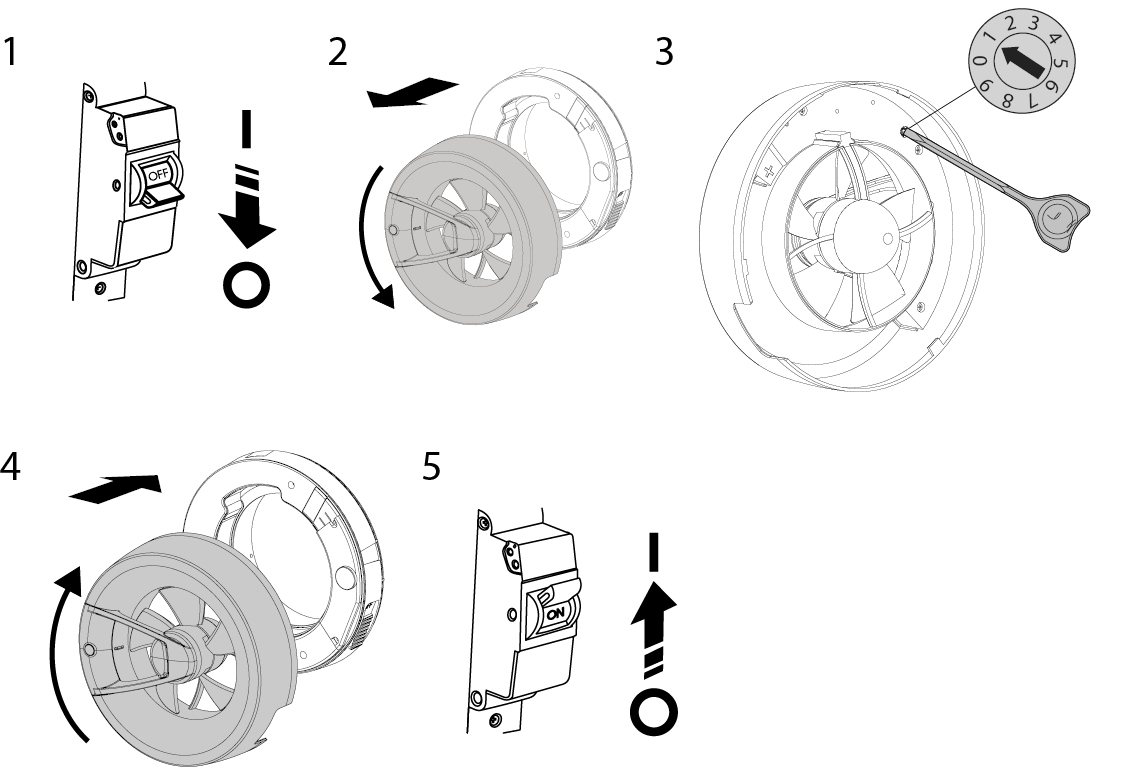

Tog fronten af som anvist på tegningen og drej på positionsknappen med det tilhørende værktøj, som følger med enheden.

Funktionsbeskrivelser

Funktioner med grundventilation

Funktion 1: Lav grundventilation med bevægelses- og fugtstyring

Ventilatoren kører med en grundventilation på 20 m3/h.
Hvis bevægelses- eller lyssensoren aktiveres, skifter ventilatoren til
60 m3/h med en forsinkelse på 30 sekunder.
Når der ikke længere er signal fra bevægelses- eller lyssensoren vil
ventilatoren fortsætte et efterløb med 60 m3/h i 15 minutter.
Aktiveres fugtighedssensoren skifter ventilatoren til 90 m3/h. Falder
fugtigheden igen skifte ventilatoren tilbage til grundventilation 20 m3/h
medmindre der stadig er signal fra en af de andre sensorer. I det
tilfælde vil de sensorer overtage og ventilatoren vil køre med 60 m3/h
med 15 minutters efterløb.

Funktion 2: Grundventilation med bevægelses- og fugtstyring

Ventilatoren kører med en grundventilation på 40 m3/h.
Hvis bevægelses- eller lyssensoren aktiveres, skifter ventilatoren til
60 m3/h med en forsinkelse på 30 sekunder.
Når der ikke længere er signal fra bevægelses- eller lyssensoren vil
ventilatoren fortsætte et efterløb med 60 m3/h i 15 minutter.
Aktiveres fugtighedssensoren skifter ventilatoren til 90 m3/h. Falder
fugtigheden igen skifte ventilatoren tilbage til grundventilation 40 m3/h
medmindre der stadig er signal fra en af de andre sensorer. I det
tilfælde vil de sensorer overtage og ventilatoren vil køre med 60 m3/h
med 15 minutters efterløb.

Funktion 3: Grundventilation med fugtstyring

Ventilatoren kører med en grundventilation på 40 m3/h.
Aktiveres fugtighedssensoren skifter ventilatoren til 115 m3/h. Falder
fugtigheden igen skifte ventilatoren tilbage til grundventilation 40
m3/h. Signal fra andre sensorer bliver ignoreret.

Funktion 4: Høj grundventilation med fugtstyring

Ventilatoren kører med en grundventilation på 60 m3/h.
Aktiveres fugtighedssensoren skifter ventilatoren til 115 m3/h. Falder
fugtigheden igen skifte ventilatoren tilbage til grundventilation 40
m3/h. Signal fra andre sensorer bliver ignoreret.

Funktioner med standby

Funktion 5: Standby mode med bevægelses- og fugtstyring

Ventilatoren står stille i standby til den modtager signal fra en sensor.
Hvis bevægelses- eller lyssensoren aktiveres, skifter ventilatoren til
60 m3/h med en forsinkelse på 30 sekunder.
Når der ikke længere er signal fra bevægelses- eller lyssensoren vil
ventilatoren fortsætte et efterløb med 60 m3/h i 15 minutter.
Aktiveres fugtighedssensoren skifter ventilatoren til 90 m3/h. Falder
fugtigheden slår ventilatoren fra i standby medmindre der stadig
er signal fra en af de andre sensorer. I det tilfælde vil de sensorer
overtage og ventilatoren vil køre med 60 m3/h med 15 minutters
efterløb.

Funktion 6: Standby mode med bevægelses- og fugtstyring + ventilation i 30 min. hver 12. time

Ventilatoren står stille i standby til den modtager signal fra en sensor.
Har ventilatoren ikke modtaget noget signal i 24 timer, kører ventilatoren
med 20 m3/h i 30 minutter hver 12. time indtil den modtager signal fra en sensor.
Modtager ventilatoren signal fra en af sensorne vil den køre som
funktion 5.

Funktion 7: Ventilatoren står stille i standby til den modtager signal fra en sensor.

Aktiveres temperatursensoren skifter ventilatoren til 90 m3/h, og
stopper igen når der ikke længere kommer signal fra sensoren.
Temperatur senseren starter når temperaturen er 28°C og stopper
igen ved 24°C.

Funktion 8: Standby mode med fugtstyring

Ventilatoren står stille i standby til den modtager signal fra en sensor.
Aktiveres fugtighedssensoren skifter ventilatoren til 115 m3/h. Falder
fugtigheden igen skifte ventilatoren tilbage til standby mode.

Maintenance

Ventilatoren skal vedligeholdes mindst én gang hver 6. måned.

Vedligeholdelsestrin:
• Sæt afbryderen på ventilatoren til ”OFF”, og sørg for, at strømtilførslen er slukket.

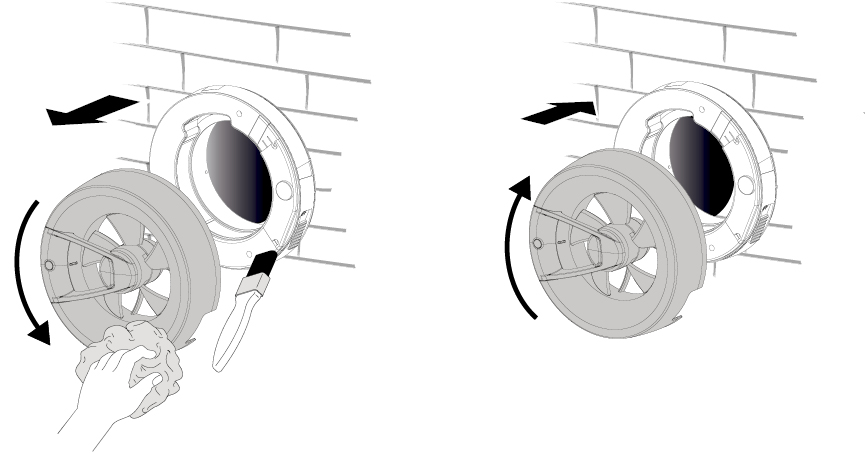

• Fjern frontpanelet, og tør ventilatorens dele af med en tør klud og/eller en blød børste/pensel.
• Monter frontpanelet på ventilatoren igen.

• Tænd for strømmen til ventilatoren og sæt afbryderen på ”ON”.
OBS: Sørg for, at vand eller andre væsker ikke kommer i kontakt med de elektriske komponenter.

Fejlsøgning
